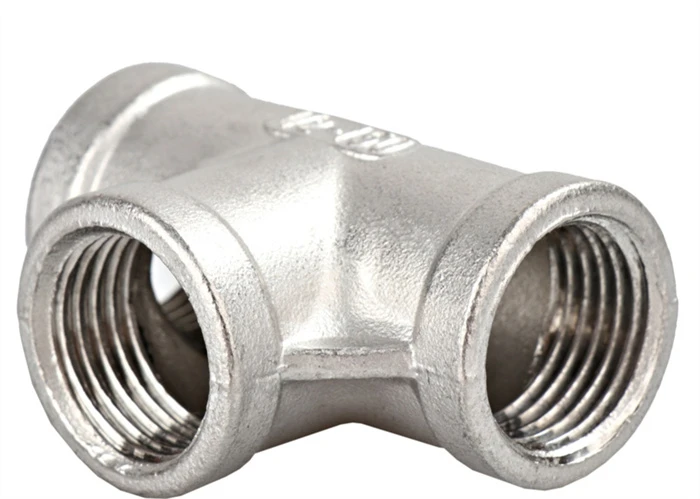

Dimensiunile fitingurilor forjate coincid întotdeauna cu dimensiunile conductei de legătură.
Fitingurile pentru țevi sunt dimensionate în raport cu dimensiunea țevii. În dimensiunea nominală a conductei (NPS) și, de asemenea, ca diametru nominal (DN)
Grosimile sunt marcate în numărul de referință. Fitingurile sunt de obicei mai groase decât conducta pentru a evita orice respingere din cauza reducerii grosimii în timpul producției. Pentru a evita nepotrivirea între diametrul interior al fitingurilor și cel al țevii, producătorul teșitează marginea interioară a fitingurilor.
Fitingurile pentru țevi forjate sunt clasificate în funcție de clasa de presiune și temperatură
Fitingurile de sudare și filetare sunt disponibile în dimensiuni de la 1/8" la 4".
Fitingurile forjate sunt disponibile în următoarea clasă de presiune-temperatura
2000 (numai fitinguri filetate)
3000 și 6000 (pentru ambele tipuri)
9000 (numai accesorii de sudura)
Standarde utilizate pentru verificarea dimensiunilor fitingurilor de conducte
Pentru produsul forjat (WP), dimensiunea este acoperită
ASME B16.9 - care este standardul pentru fitingurile de sudură cap la cap din oțel forjat cu dimensiunile NPS 1⁄₂ până la NPS 48" și
ASME B16.28 - care este standardul pentru coturile din oțel forjat sudate cap la cap cu rază scurtă și întoarceri pentru dimensiunea NPS 1⁄₂ la NPS 24".
Dimensiunile accesoriilor forjate sunt contemplate în
ASME B16.11 - un standard pentru fitingurile din oțel forjat care acoperă fitingurile cu sudură și filetate
Ce trebuie verificat în timpul inspecției dimensiunilor accesoriilor?
În timpul inspecției dimensiunilor fitingurilor de țevi, trebuie confirmate următoarele
Diametru
Lungime
Grosimea plăcii nr
Rectitudinea și perpendicularitatea capetelor accesoriului
Gradul de coate și îndoiri
Y Concentricitatea reductorului
Consultați paginile următoare pentru dimensiunile și toleranța fitingurilor pentru țevi
Dimensiuni cot conductă (cot cu rază lungă și rază scurtă)
Dimensiuni de retur cu rază lungă (coduri de țeavă cu rază lungă)
Dimensiunile tee-ului pentru țevi
Dimensiunile reductoarelor concentrice și ale reductoarelor excentrice
Dimensiunile capătului țevii
Dimensiunile racordurilor de conducte
Fitingurile sunt întotdeauna legate de țevi, astfel încât proprietățile chimice și mecanice ale acestor materiale trebuie să se potrivească cu cele ale țevilor.
Fitingurile sunt fabricate în diferite grade de material pentru a se potrivi cu materialul țevii, cum ar fi oțel carbon, oțel aliat, oțel inoxidabil și materiale exotice, cum ar fi titan, aliaj de cupru etc.
ASME B16.9 și 16.28 oferă o listă de materiale utilizate pentru fabricarea fitingurilor forjate
ASME B16.34 Oferă o listă a materialelor utilizate pentru fabricarea fitingurilor forjate conform ASME B16.11
ASME B16.9 este standardul pentru fitingurile forjate cap la cap fabricate din fabrică, iar ASME B16.28 este standardul pentru coturile și coturile de retur cu rază scurtă sudate cap la cap.
ASME B16.11 este standardul pentru - fitinguri din oțel forjat pentru sudare și filetare, care face referire la un alt standard ASME pentru material, care este standardul pentru supapele cu flanșe, filetate și sudare ASME B16.34.
Calitatea materialului va fi prefixată cu WP dacă fitingurile sunt fabricate conform ASME B16.9 și B16.28.
Cele mai frecvent utilizate tipuri de materiale pentru fitingurile forjate sunt următoarele
Pentru oțel carbon: ASTM A234Gr.WPA/B, ASTM A420 Gr.WPL6
Pentru oțel aliat: ASTM A234 WP1 /WP5 /WP7 /WP9 /WP11 /WP12 /WP22
Și pentru oțel inoxidabil:- ASTM A403 WP304 /WP304L /WP304H /WP316 / WP316L/ WP321/ WP34
